Maison / Produit / Roulement de lubrification solide JDB / Le graphite de bague en bronze autolubrifiant à bride étagée a branché le roulement à manchon coulissant JOSG
de gros Le graphite de bague en bronze autolubrifiant à bride étagée a branché le roulement à manchon coulissant JOSG
Le graphite de bague en bronze autolubrifiant à bride étagée a branché le roulement à manchon coulissant JOSG
  • Le graphite de bague en bronze autolubrifiant à bride étagée a branché le roulement à manchon coulissant JOSG

Le graphite de bague en bronze autolubrifiant à bride étagée a branché le roulement à manchon coulissant JOSG

Description du produit:

La bague en bronze branchée en graphite à bride JOSG Step est fabriquée à partir d'un alliage de bronze à haute résistance avec du graphite solide intégré comme lubrifiant sec. La structure unique à bride étagée permet un positionnement en deux étapes lors de l'assemblage pour une installation précise. Convient aux mouvements alternatifs et oscillants à faible vitesse et à charge lourde sans alimentation continue en huile. Largement utilisé dans les équipements d'automatisation, les moules à injection, les machines textiles et les composants d'ingénierie hydraulique.

Contactez-nous
Précédent：La bague en bronze de bride centrale avec le graphite solide insère le roulement simple sans huile pour l'équipement de moule et d'automatisation JEGB/JEGBK
Suivant：Le graphite de bague en bronze autolubrifiant à une bride a branché le roulement à manchon coulissant JEFW

Description du produit

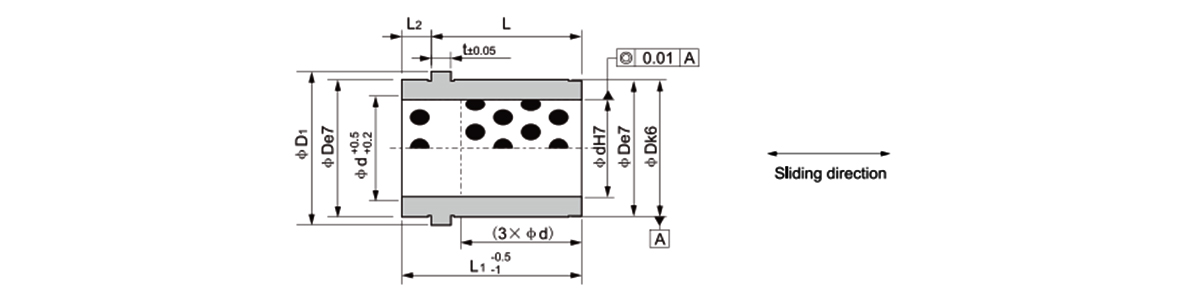

Norme Non d L L 1 L 2 t D Tolérance D 1 L 1
e7 k6
JOSG-9 × 15 9 12 15 3 3 14 -0,032
-0,050 		0.012
0.001 		16 9 0.015
0
JOSG-9 × 20 17 20
JOSG-9 × 25 22 25
JOSG-9 × 30 27 30
JOSG-9 × 39 36 39
JOSG-10×15 10 12 15 10
JO5G-10×20 17 20
JOSG-10×25 22 25
JOSG-10×30 27 30
JOSG-10×39 36 39
JOSG-14×26 14 17 26 9 6 20 -0,040
-0,061 		0.015
0.002 		25 14 0.018
0
JO5G-14×31 22 31
J0SG-14×36 27 36
JOSG-14×45 36 45
JOSG-14×55 46 55
JOSG-14×65 56 65
JOSG-15×26 15 17 26 15
JOSG-15×31 22 31
JOSG-15×36 27 36
JOSG-15×45 36 45
JOSG-15×55 46 55
JOSG-15×65 56 65
JOSG-18×26 18 17 26 26 31 18
JOSG-18×31 22 31
JOSG-18×36 27 36
JOSG-18×45 36 45
JOSG-18×55 46 55
JOSG-18×65 56 65
JOSG-18×75 66 75
JOSG-20×26 20 17 26 20 0.021
0
JOSG-20×31 22 31
JO5G-20×36 27 36
JOSG-20×45 36 45
JOSG-20×55 46 55
J0SG-20 × 65 56 65
JOSG-20×75 66 75
JOSG-22×26 22 17 26 30 35 22
JOSG-22×31 22 31
JOSG-22×36 27 36
JOSG-22×45 326 46
JOSG-22×55 46 55
JOSG-22×65 56 65
JOSG-22×75 66 75
JOSG-22×85 76 85
JOSG-22×95 86 95
JOSG-24×26 24 17 26 42 -0,040
-0,061 		0.015
0.002 		35 24 0.021
0
JOSG-24×31 22 31
JOSG-24×36 27 36
JOSG-24×45 36 45
JOSG-24×55 46 55
JOSG-24×65 56 65
JOSG-24×75 66 75
JOSG-24×85 76 85
JOSG-24×95 86 95
JOSG-30×36 30 27 36 -0,05
-0,075 		0.018
0.002 		47 30
JOSG-30×45 36 45
JOSG-30×55 46 55
JOSG-30×65 56 65
JOSG-30×75 66 75
JOSG-30×85 76 85
JOSG-30×95 86 95
JOSG-30×105 96 105
JOSG-30×125 116 125
JOSG-32×36 32 27 36 32
JOSG-32×45 36 45
JOSG-32 × 55 46 55
JOSG-32×65 56 65
JOSG-32×75 66 75
JOSG-32 × 85 76 85
JOSG-32×95 86 95
JOSG-32×105 96 105
JOSG-32×125 116 125
JOSG-40×68 40 56 68 12 10 54 -0,060
-0,090 		0.021
0.002 		60 40 0.025
0
JOSG-40×78 66 78
JOSG-40×88 76 88
JOSG-40×98 86 98
JOSG-40×108 96 108
JOSG-40×128 116 128
JOSG-40×148 136 148
JOSG-40×168 156 168
JOSG-42×68 42 56 68 42
JOSG-42×78 66 78
JOSG-42×88 76 88
JOSG-42×98 86 98
JOSG-42×108 96 108
JOSG-42×128 116 128
JOSG-42×148 136 148
JOSG-42×168 156 168

Présentation du produit

Bride étagée | Graphite branché

Le graphite de bague en bronze autolubrifiant à bride étagée a branché le roulement à manchon coulissant

Profil de bride étagé Graphite branché Manchon coulissant
Présentation du produit

Cette bague en bronze autolubrifiante à bride étagée présente un profil de bride étagée unique qui permet un positionnement axial progressif et une répartition accrue de la charge. La bride intègre une conception à diamètre étagé, permettant à la bague de s'insérer dans des lamages de différentes profondeurs tout en conservant un positionnement axial cohérent. Des bouchons en graphite sont répartis sur l'alésage cylindrique et la face de la bride, offrant une lubrification sans entretien pour les charges radiales et axiales. Le substrat en bronze supporte des charges statiques jusqu'à 210 N/mm². Géométries de brides étagées personnalisées, dimensions et modèles de graphite disponibles en fonction des exigences de l'application.

Stepped-Flange Self-lubricating Bronze Bushing
Profil de bride étagé La conception à bride progressive permet une meilleure répartition de la charge et s'adapte à différentes profondeurs de lamage. Améliore la stabilité axiale.
Graphite branché Lubrication Bouchons en graphite de haute pureté sur l'alésage et la face de la bride. Fournit une lubrification continue pour les applications à manchon coulissant sans huile externe.
Capacité de charge élevée Le substrat en bronze supporte des charges statiques jusqu'à 210 N/mm². Convient aux applications robustes de manchons coulissants et de guides.
Configuration personnalisable Géométrie de bride étagée, dimensions, motif en graphite et tolérances d'alésage réglables pour répondre aux exigences spécifiques des applications.
Avantages principaux
  • La bride étagée s'adapte à différentes profondeurs de lamage pour une installation flexible
  • La conception à bouchon en graphite élimine l'entretien de la lubrification en production
  • La géométrie des brides offre une répartition accrue de la charge et une stabilité axiale
  • Le substrat en bronze offre une résistance à la corrosion et une capacité de charge élevée
  • Profils étagés personnalisés disponibles pour les applications non standard
Caractéristiques du produit
  • Matériau : bronze CuSn8 avec bouchons en graphite de haute pureté
  • Profil de bride : Étagé (multi-diamètre)
  • Couverture de graphite : 20-25 % sur l'alésage, 14-18 % sur la bride
  • Tolérance d'alésage : référence ISO H8 à 20°C
  • Température de fonctionnement : -40°C à 260°C en continu
Scénarios d'application
Systèmes de guidage à manchon coulissant Roulements de pivotement de vérin hydraulique Douilles de guidage de mouvement linéaire Roulements de tringlerie pour équipement lourd Douilles de guidage coulissantes pour outil de presse Roulements de pivot de suspension automobile Roulements lisses pour l'automatisation industrielle Applications de mécanismes coulissants personnalisés
Personnalisation disponible Les bagues à bride étagée peuvent être personnalisées pour des applications spécifiques de manchon coulissant. Les options incluent des diamètres d'alésage et extérieurs personnalisés, une géométrie et une épaisseur de bride étagées, une densité de bouchon en graphite et des tolérances d'alésage. Consultation d’ingénierie disponible pour les configurations non standard.
Plage d'identification : 6-100 mm Plage OD : 12-130 mm Bride : profils personnalisés étagés
Foire aux questions
Quel est l'avantage d'une bride étagée par rapport à une bride standard
Une bride étagée permet un positionnement axial progressif et peut accueillir des lamages de différentes profondeurs. Cela permet à la bague de s'asseoir en toute sécurité dans les applications où la géométrie du lamage du boîtier n'est pas uniforme.
Comment les bouchons en graphite sont-ils répartis sur la bride étagée
Des bouchons en graphite sont disposés selon des motifs circulaires sur chaque marche de la face de la bride. Le nombre de bouchons varie en fonction du diamètre de la bride, garantissant une lubrification uniforme sur toute la surface étagée.
La géométrie de la bride étagée peut-elle être personnalisée
Oui. Le profil de bride étagé, y compris le nombre de marches, la hauteur et le diamètre des marches, peut être personnalisé pour répondre aux exigences spécifiques des applications et des logements.
Quelle est la méthode d'installation recommandée pour les roulements à bride étagée
Ajustement à la presse à l'aide d'un outil qui entre en contact uniformément avec le plus grand pas de la bride. Assurez-vous que les profondeurs des contre-alésages correspondent à chaque dimension de marche pour une assise et une répartition de la charge appropriées.
Comment déterminer quand remplacer un roulement à bride étagée
Remplacez lorsque l'usure du diamètre d'alésage dépasse 0,06 mm, l'usure de l'épaisseur de la bride dépasse 0,08 mm ou lorsque le graphite sur une étape de bride tombe en dessous de 12 % de la surface d'origine.
Tapez Bride étagée
Matériel CuSn8Bronze
Lubrification Graphite branché
Charge maximale 210 N/mm²
Personnalisé Disponible
