Maison / Produit / Roulement de lubrification solide JDB / Le graphite de bague en bronze autolubrifiant à une bride a branché le roulement à manchon coulissant JEFW
de gros Le graphite de bague en bronze autolubrifiant à une bride a branché le roulement à manchon coulissant JEFW
Le graphite de bague en bronze autolubrifiant à une bride a branché le roulement à manchon coulissant JEFW
  • Le graphite de bague en bronze autolubrifiant à une bride a branché le roulement à manchon coulissant JEFW

Le graphite de bague en bronze autolubrifiant à une bride a branché le roulement à manchon coulissant JEFW

Description du produit:

La bague en bronze branchée en graphite à bride unique est fabriquée à partir d'un alliage de bronze à haute résistance incrusté de graphite solide pour une lubrification sèche. La structure à bride unique permet un positionnement axial lors de l'installation. Il peut fonctionner à faible vitesse et dans des conditions de charge élevée sans alimentation continue en huile. Largement utilisé pour les moules à injection, les équipements d'automatisation, les machines textiles, les machines de construction et les composants hydrauliques.

Contactez-nous
Précédent：Le graphite de bague en bronze autolubrifiant à bride étagée a branché le roulement à manchon coulissant JOSG
Suivant：Le graphite tubulaire autolubrifiant de bague en bronze a branché le roulement à manchon coulissant JPBW, JPBF

Description du produit

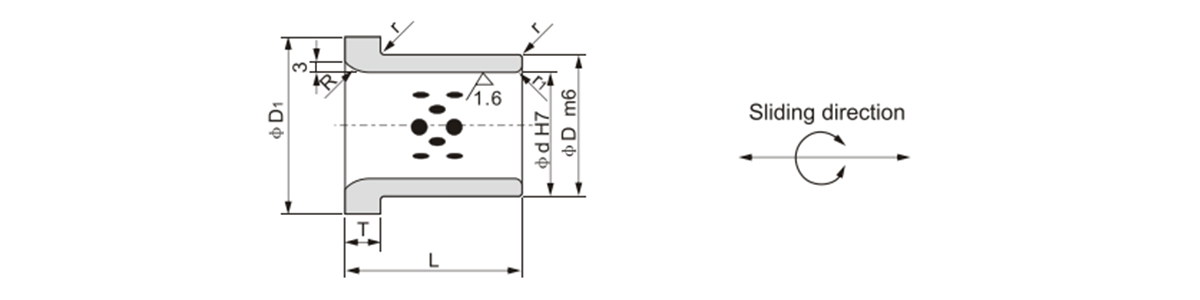

Numéro de norme d L d   h7 D m 6 D 1 T T r1 r 1
JEFW-25×40 25 40 25 0.021
0 		35 0.025
0.009 		45 7 10 1 2
JEFW-30×50 30 50 30 40 50 10
JEFW-40×70 40 70 40 0.025
0 		55 0.030
0.011 		65 20
JEFW-50×80 50 80 50 65 75 2
JEFW- 60×80 60 80 60 0.030
0 		75 85
JEFW- 65×80 65 80 65 80 90
JEFW-65×120 65 120 65 80 90
JEFW-80×100 80 100 80 100 0.035
0.013 		110
JEFW-80×140 80 140 80 100 110
JEFW-100×100 100 100 100 0.035
0 		120 130
JEFW-100×140 100 140 100 120 130

Présentation du produit

Une bride | Graphite branché

Le graphite autolubrifiant de bague en bronze d'One-Flange a branché le roulement à manchon coulissant branché

Bride simple Manchon coulissant Graphite branché
DE Une bride
260 Température maximale °C
200 N/mm² Statique
One-Flange Self-lubricating Bronze Bushing
Présentation du produit

Cette bague en bronze autolubrifiante à une bride comporte une seule bride intégrée située à une extrémité de la bague, fournissant un positionnement axial à partir d'un seul point de référence tandis que l'extrémité opposée reste libre. La bride contient des bouchons en graphite répartis sur sa face, tandis que l'alésage cylindrique comporte également des bouchons en graphite pour une lubrification continue. Cette configuration simplifie l'installation dans les applications où la rétention axiale est requise sur un seul côté. Le substrat en bronze supporte des charges statiques jusqu'à 200 N/mm². Dimensions personnalisées, épaisseur de bride et modèles en graphite disponibles pour répondre aux exigences spécifiques des manchons coulissants.

Conception à bride unique Une bride permet un positionnement axial à partir d'un seul point de référence. Simplifie l'installation dans les applications où un seul côté nécessite une rétention.
Lubrification bouchée au graphite Les bouchons en graphite sur l'alésage et la face de la bride assurent une lubrification sans entretien pour les applications à manchon coulissant sans huile externe.
Capacité de charge élevée Le substrat en bronze supporte des charges statiques jusqu'à 200 N/mm². Convient aux applications robustes de manchons coulissants et de guides.
Configuration personnalisable Dimensions, épaisseur de bride, motif en graphite et tolérances d'alésage réglables pour répondre aux exigences spécifiques des applications.
Avantages principaux
  • Une bride unique permet un positionnement axial à partir d'un point de référence, simplifiant ainsi l'assemblage
  • La conception à bouchon en graphite élimine l'entretien de la lubrification en production
  • L'extrémité ouverte permet une insertion et un retrait faciles dans les applications à manchon coulissant
  • Le substrat en bronze offre une résistance à la corrosion et une capacité de charge élevée
  • Dimensions personnalisées disponibles pour les applications de manchons coulissants non standard
Caractéristiques du produit
  • Matériau : bronze CuSn8 avec bouchons en graphite de haute pureté
  • Position de la bride : une extrémité (bride simple)
  • Couverture de graphite : 20 à 25 % sur l'alésage, 14 à 18 % sur la face de la bride
  • Tolérance d'alésage : référence ISO H8 à 20°C
  • Température de fonctionnement : -40°C à 260°C en continu
Scénarios d'application
Systèmes de guidage à manchon coulissant Douilles de guidage de mouvement linéaire Roulements de pivotement de vérin hydraulique Roulements lisses pour l'automatisation industrielle Douilles de guidage coulissantes pour outil de presse Roulements de tringlerie pour équipement lourd Roulements de pivot de suspension automobile Applications de mécanismes coulissants personnalisés
Personnalisation disponible Les bagues à une bride peuvent être personnalisées pour des applications spécifiques de manchons coulissants. Les options incluent des diamètres d'alésage et extérieurs personnalisés, l'épaisseur et la position de la bride, la densité des bouchons en graphite et les tolérances d'alésage. Consultation d’ingénierie disponible pour les configurations non standard.
ID : 6-80 mm Diamètre extérieur : 12-100 mm Bride : épaisseur personnalisée
Foire aux questions
Quel est l'avantage d'une bride simple par rapport à une bride double
Une seule bride permet un positionnement axial à partir d'un seul point de référence, simplifiant ainsi l'installation dans les applications où l'extrémité opposée nécessite un mouvement libre ou lorsque les contraintes d'espace limitent le jeu de la bride.
Comment sont répartis les bouchons en graphite sur la bride unique
Les bouchons en graphite sont disposés selon un motif circulaire sur la face unique de la bride. Généralement 6 à 14 bouchons en fonction du diamètre de la bride, fournissant une lubrification uniforme pour les charges de poussée axiale.
La position de la bride peut-elle être ajustée par rapport à la norme
Oui. Alors que la bride unique standard est positionnée à l'extrémité de la bague, des positions de bride personnalisées sur la longueur peuvent être spécifiées pour répondre aux exigences d'application spécifiques.
Quelle est la méthode d'installation recommandée pour les roulements à bride unique
Ajustement serré à l'aide d'un outil en contact uniforme avec la face de la bride. L'extrémité opposée peut être insérée librement. La profondeur du lamage doit correspondre à l'épaisseur de la bride pour une assise correcte.
Comment déterminer quand remplacer un roulement à bride unique
Remplacez lorsque l'usure du diamètre d'alésage dépasse 0,06 mm, l'usure de l'épaisseur de la bride dépasse 0,08 mm ou lorsque le graphite sur la face de la bride tombe en dessous de 12 % de la surface d'origine.
Tapez Une bride
Matériel CuSn8Bronze
Lubrification Graphite branché
Charge maximale 200 N/mm²
Personnalisé Disponible
