Maison / Produit / Roulement de lubrification solide JDB / La bague en bronze de bride centrale avec le graphite solide insère le roulement simple sans huile pour l'équipement de moule et d'automatisation JEGB/JEGBK
de gros La bague en bronze de bride centrale avec le graphite solide insère le roulement simple sans huile pour l'équipement de moule et d'automatisation JEGB/JEGBK
La bague en bronze de bride centrale avec le graphite solide insère le roulement simple sans huile pour l'équipement de moule et d'automatisation JEGB/JEGBK
  • La bague en bronze de bride centrale avec le graphite solide insère le roulement simple sans huile pour l'équipement de moule et d'automatisation JEGB/JEGBK
  • La bague en bronze de bride centrale avec le graphite solide insère le roulement simple sans huile pour l'équipement de moule et d'automatisation JEGB/JEGBK
  • La bague en bronze de bride centrale avec le graphite solide insère le roulement simple sans huile pour l'équipement de moule et d'automatisation JEGB/JEGBK

La bague en bronze de bride centrale avec le graphite solide insère le roulement simple sans huile pour l'équipement de moule et d'automatisation JEGB/JEGBK

Description du produit:

La bague en bronze branchée en graphite à bride centrale est fabriquée en alliage de bronze à haute résistance avec du graphite solide intégré pour une lubrification sèche. La structure de bride centrale réalise une limitation axiale centrale lors de l'installation. Il s'adapte aux conditions de fonctionnement à faible vitesse et à forte charge sans remplissage d'huile continu. Largement appliqué aux équipements d'automatisation, aux moules, aux machines textiles, aux composants de machines hydrauliques et d'ingénierie.

Contactez-nous
Précédent：Palier manchon en bronze graphite intégré à double bride, bague en laiton sans entretien à charge élevée GB61 NAAMS
Suivant：Le graphite de bague en bronze autolubrifiant à bride étagée a branché le roulement à manchon coulissant JOSG

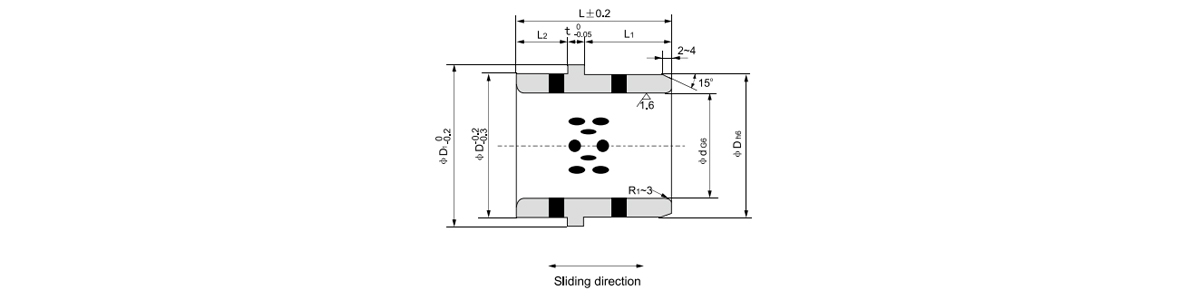

Description du produit

Numéro de norme d L dG6 D h6 D 1 L 1 L 2 t
JEGB-16×26 16 26 16 0.017
0.006 		25 0
-0,013 		30 12 10 4
JEGB-16×28 28 14
JEGB-16×33 33 19
JEGB-16×38 38 24
JEGB-20×26 20 26 20 0.020
0.007 		30 35 12
JEGB-20×28 28 14
JEGB-20×33 33 19
JEGB-20×38 38 24
JEGB-25×26 25 26 25 35 0
-0,016 		40 12
JEGB-25×28 28 14
JEGB-25×33 33 19
JEGB-25×38 38 24
JEGB-30×33 30 33 45 14 15
JEGB-30×38 38 35 0.025
0.009 		46 19
JEGB-30×46 43 24
JEGB-35×38 35 38 50 19
JEGB-35×43 43 24
JEGB-35×48 48 40 52 0
-0,019 		29
JEGB-40×48 40 48 57 24 20
JEGB-40×53 53 29
JEGB-50×48 50 48 50 62 67 24
JEGB-50 × 53 53 29
JEGBK-25×33 25 33 25 0.020
0.006 		35 0
-0,016 		40 19 6 8
JEGBK-25×38 38 24 6
JEGBK-30×48 30 48 30 40 45 29 11
JEGBK-30×47 47 42 47 24 15
JEGBK-30×52 52 29 15
JEGBK-35×63 35 63 35 0.017
0.006 		45 50 39 16
JEGBK-40×60 40 60 40 50 55 32 20
JEGBK-40×70 70 42 20
JEGBK-40×78 78 49 21
JEGBK-40×57 57 55 0
-0,019 		60 24 25
JEGBK-40×67 67 29 30
JEGBK-45×88 45 88 45 59 21
JEGBK-45×95 98 69 21
JEGBK-50×67 50 67 50 62 67 29 30
JEGBK-50 × 87 87 39 40
JEGBK-60 × 67 60 67 60 0.017
0.006 		74 82 29 30
JEGBK-60X87 87 39 40

Caractéristiques
1. Autolubrifiant : fabriqué à partir de matériaux autolubrifiants, aucune huile supplémentaire n'est nécessaire, réduit les coûts de maintenance et les temps d'arrêt.
2. Précision : roulements de guidage de précision, réduisent la friction, améliorent la précision de l'équipement.
3. Durable : haute résistance à l'usure, longue durée de vie.
4. Stable : travaillez de manière stable sous une vitesse et une charge élevées.

Applications
1. Moulage de plastique : utilisé dans les systèmes d’éjection pour une production efficace de pièces en plastique.
2. Machines industrielles : appliquées dans diverses machines pour maintenir les performances et la fiabilité.

Présentation du produit

Bride centrale | Moule et automatisation

La bague en bronze de bride centrale avec le graphite solide insère le roulement simple sans huile pour l'équipement de moule et d'automation

Bride centrale Inserts en graphite Palier lisse sans huile
FC Bride centrale
260 Température maximale °C
200 N/mm² Statique
Center Flange Bronze Bushing With Solid Graphite Inserts
Présentation du produit

Cette bague en bronze à bride centrale comporte des inserts en graphite massif positionnés autour de l'alésage cylindrique et de la face de bride située au centre. Conçue spécifiquement pour les équipements de moulage et d'automatisation, la bride centrale permet un positionnement axial à partir d'un point de référence unique positionné au centre, simplifiant l'assemblage et garantissant un positionnement cohérent. Les inserts en graphite offrent une lubrification sans entretien pour le guidage radial et les charges de poussée axiale. Le substrat en bronze offre une résistance à la corrosion et une capacité de charge jusqu'à 200 N/mm² statique. Dimensions personnalisées, modèles en graphite et configurations de brides disponibles pour répondre aux exigences spécifiques des moules et de l'automatisation.

Avantages principaux
  • La bride centrale fournit une référence axiale unique pour un assemblage simplifié
  • Inserts en graphite sur alésage et bride pour lubrification bidirectionnelle
  • Fonctionnement sans entretien adapté aux équipements automatisés
  • Le substrat en bronze offre une résistance à la corrosion dans les environnements de moisissures
  • Dimensions personnalisées disponibles pour des besoins spécifiques en matière de moules et d'automatisation
Caractéristiques du produit
  • Matériau : bronze CuSn8 avec inserts en graphite de haute pureté
  • Position de la bride : Centre (situé au centre)
  • Couverture de graphite : 20 à 25 % sur l'alésage, 14 à 18 % sur la face de la bride
  • Tolérance d'alésage : référence ISO H8 à 20°C
  • Température de fonctionnement : -40°C à 260°C en continu
Conception de bride centrale Bride positionnée au centre de la longueur de la douille. Fournit une localisation axiale à partir d'un point de référence unique, simplifiant ainsi l'installation dans le moule et l'équipement d'automatisation.
Inserts en graphite massif Bouchons en graphite de haute pureté intégrés à la fois dans l'alésage et dans la face de la bride. Fournit une lubrification continue sans huile ni graisse externe.
Moule et automatisation optimisés Spécialement conçu pour les systèmes de guidage de moules et les équipements d'automatisation nécessitant un guidage fiable et sans entretien dans les environnements de production.
Configuration personnalisable Dimensions, modèle d'insertion en graphite, épaisseur de bride et tolérances d'alésage réglables pour répondre aux exigences spécifiques des applications.
Scénarios d'application
Systèmes de guidage pour moules à injection Guides d'éjection de moules de moulage sous pression Douilles de guidage linéaire pour automatisation Pivots d'outillage robotisés en bout de bras Douilles de broche de positionnement de moule Guides de montage automatisés Roulements de guidage pour machine d'emballage Moules personnalisés et accessoires d'automatisation
Personnalisation disponible Les roulements à bride centrale peuvent être personnalisés pour des applications spécifiques de moulage et d'automatisation. Les options incluent des diamètres d'alésage et extérieurs personnalisés, des variations de position et d'épaisseur de bride, la densité des inserts en graphite et des tolérances d'alésage. Consultation d’ingénierie disponible pour les configurations non standard.
ID : 6-80 mm Diamètre extérieur : 12-100 mm Bride : position centrale variable
Foire aux questions
Quel est l'avantage d'une bride centrale par rapport aux brides d'extrémité
La bride centrale fournit un point de référence axial unique, simplifiant l'assemblage et réduisant le besoin de profondeurs de lamage précises des deux côtés. Il est particulièrement avantageux dans les applications de moulage et d'automatisation où des contraintes d'espace existent.
Comment sont répartis les inserts en graphite sur la bride centrale
Les inserts en graphite sont disposés selon un motif circulaire sur la face centrale de la bride. Généralement 8 à 16 inserts en fonction du diamètre de la bride, fournissant une lubrification uniforme pour les charges de poussée axiale dans les deux sens.
La position de la bride centrale peut-elle être ajustée par rapport à la norme
Oui. Alors que la bride centrale standard est positionnée au milieu de la longueur de la bague, des positions de bride personnalisées peuvent être spécifiées pour répondre aux exigences d'application spécifiques.
Quelle est la méthode d'installation recommandée pour les roulements à bride centrale
Ajustez à la presse à l'aide d'un outil qui entre en contact avec la face de la bride et le diamètre extérieur de la bague. La bride centrale nécessite un lamage des deux côtés du boîtier pour une assise et une rétention appropriées.
Comment déterminer quand remplacer un roulement à bride centrale
Remplacez lorsque l'usure du diamètre d'alésage dépasse 0,06 mm, l'usure de l'épaisseur de la bride dépasse 0,08 mm ou lorsque le graphite sur la face de la bride tombe en dessous de 12 % de la surface d'origine.
Tapez Bride centrale
Matériel CuSn8Bronze
Lubrification Inserts en graphite
Charge maximale 200 N/mm²
Personnalisé Disponible
