de gros Rondelle de butée sans huile JTW

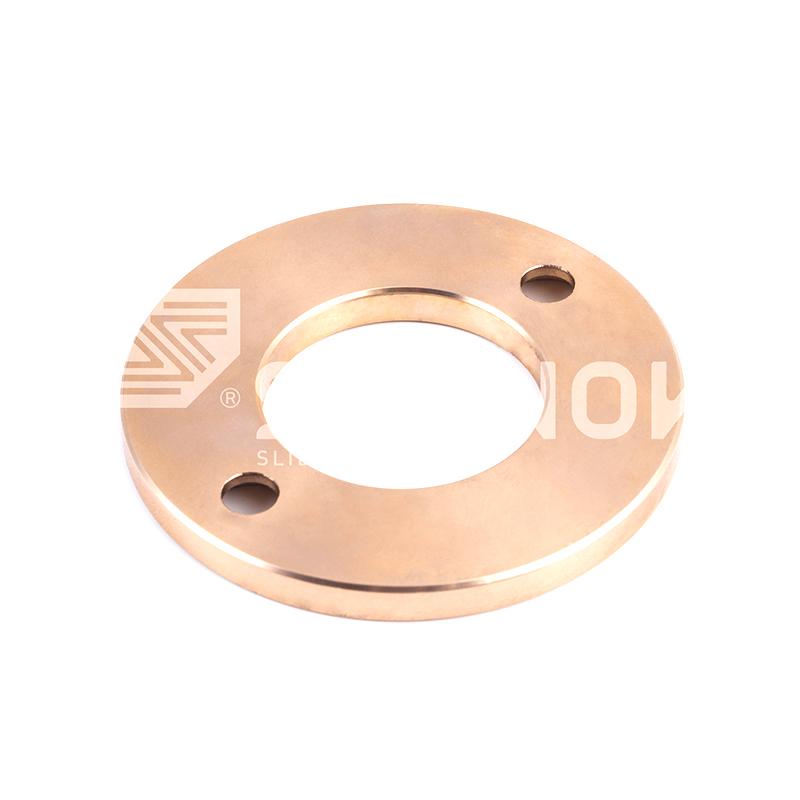

Incidence de rondelle de butée en bronze Oilless de graphite de lubrifiant solide de JTW
  • Incidence de rondelle de butée en bronze Oilless de graphite de lubrifiant solide de JTW
  • Incidence de rondelle de butée en bronze Oilless de graphite de lubrifiant solide de JTW
  • Incidence de rondelle de butée en bronze Oilless de graphite de lubrifiant solide de JTW

Incidence de rondelle de butée en bronze Oilless de graphite de lubrifiant solide de JTW

Description du produit:

Incidence de rondelle de butée en bronze Oilless de graphite de lubrifiant solide de JTW est conçu pour les environnements de travail difficiles qui nécessitent une lubrification sans huile. Il utilise un lubrifiant solide en graphite et des matériaux en alliage de cuivre pour garantir la résistance à l'usure et la stabilité dans des conditions de charge élevée, de faible vitesse ou sans lubrification. La technologie de lubrification solide au graphite peut réduire efficacement la friction et prolonger la durée de vie, et est particulièrement adaptée aux applications dans les machines lourdes, l'aérospatiale, la métallurgie, les mines et d'autres industries. Le substrat en alliage de cuivre des roulements JTW présente une résistance à la corrosion et une conductivité thermique. La conception de lubrification sans huile réduit les besoins d'entretien des lubrifiants traditionnels.

Contactez-nous
Précédent：Bagues d'incidences à bride en graphite Oilless autolubrifiantes métriques JFBB
Suivant：Roulements de guide d'éjecteur JGB Ejecteur JGB à haute température

Description du produit

Norme Non. I.D. ф ré 0.D.фD Épaisseur Vis Trous
PCD Numéro de Trous Plat Tête Vis ré1
JTW-0603 6.2 0.2
0.1










0.3
0.1 		25 3 0
-0,1 		15 2 M3 3.5
JTW-0803 8.2 28 18
JTW-1003 10.2 30 20
JTW-1203 12.2 40 28
JTW-1203N 12.2 Sans trou de vis à tête plate
JTW-1303 13.2 28 2 M3 3.5
JTW-1403 14.2
JTW-1503 15.2 50 35
JTW-1603 16.2
JTW-1603N 16.2 Sans trou de vis à tête plate
JTW-1803 18.2 35 2 M3 3.5
JTW-2005 20.2 5 M5 6
JTW-2505 25.2 55 40
JTW-3005 30.2 60 45
JTW-3505 35.2 70 50
JTW-4007 40.2 80 7 60 M6 7
JTW-4507 45.2 90 70
JTW-5008 50.3 100 8 75 4
JTW-5508 55.3 110 85
JTW-6008 60.3 120 90 M8 9
JTW-6508 65.3 125 95
JTW-7010 70.3 130 10 100
JTW-7510 75.3 140 110
JTW-8010 80.3 150 120
JTW-9010 90.5 170 140 M10 11
JTW-10010 100.5 190 160
JTW-12010 120.5 200 175

Présentation du produit

Série de rondelles de butée | Lubrification au graphite sans huile

Incidence de rondelle de butée en bronze Oilless de graphite de lubrifiant solide de JTW

Charge axiale : 80 N/mm² maximum
Vitesse : 0,35 m/s en continu
Matériau : Bronze CuSn8
1
Architecture du produit
La rondelle de butée JTW est un composant de roulement annulaire plat conçu pour gérer les charges de poussée axiales dans les assemblages rotatifs ou oscillants. Des bouchons de lubrifiant solide en graphite sont insérés radialement dans le substrat en bronze à espacement angulaire égal. La face de la rondelle fournit une interface à faible friction entre les épaulements de l'arbre rotatif et les boîtiers fixes. Cette configuration sans huile élimine les canaux de graisse et les ports de lubrification, réduisant ainsi la complexité mécanique dans les applications de charge de poussée.
2
Modèle de distribution du graphite
Les inserts lubrifiants occupent 18 à 22 pour cent de la surface de la rondelle. Le graphite de qualité EG-98 est retenu mécaniquement grâce à des rainures en queue d'aronde usinées dans la surface en bronze. Lorsque la rondelle tourne contre une surface d'appui en acier trempé, le graphite est transféré sur la surface de contact, formant un film sec continu. La profondeur d'insertion varie de 1,5 mm à 3,0 mm en fonction de l'épaisseur de la rondelle, garantissant la disponibilité de la lubrification tout au long de la durée de vie.
3
Géométrie de la face de poussée
Les rondelles standard présentent une face plate parallèle avec une rugosité de surface Ra 0,8 micromètres. Les chanfreins de bord de 0,5 mm x 45 degrés empêchent la formation de bavures lors de la manipulation. Les rainures d'huile ou les modèles en spirale ne sont pas nécessaires en raison du mécanisme de lubrifiant solide. Planéité de la rondelle maintenue à 0,02 mm sur tout le diamètre pour une répartition uniforme de la charge.

Spécifications techniques

Qualité du matériau
CuSn8 (CW453K)
Conforme à la norme EN 1982
Plage de dureté
140-200 HB
Échelle Brinell
Résistance à la compression
420 N/mm²
À 1 pour cent de déformation
Conductivité thermique
52 W/m·K
Dissipation thermique
Coefficient de frottement
0,08 - 0,14
Contre l'acier trempé
Limite de taux d'usure
0,04 mm / 1000 heures
À charge axiale nominale
Valeur PV maximale
1,0 N/mm²·m/s
Fonctionnement à sec
Plage de température
-50°C à 160°C
Service continu

Applications principales de charge axiale

Rondelles de butée de boîte de vitesses
Roulements de plateau tournant
Plaques d'extrémité du moteur hydraulique
Cales de compresseur à vis
Mécanismes de débrayage
Faces de butée de la tige de soupape
Colliers de butée d'arbre d'hélice
Points de pivotement de la presse plieuse
Paramètres d'installation
  • Dureté de la surface du boîtier : 55 à 62 HRC recommandé
  • Finition de la surface de la contreface : Ra 0,2 à 0,4 micromètres
  • Planéité du siège de la rondelle : 0,01 mm par 50 mm de diamètre
  • Période de rodage : 30 minutes à 50 % de charge nominale
  • Jeu axial après installation : 0,05 à 0,15 mm
  • Aucun lubrifiant externe requis pendant ou après l'installation
Limites des performances
  • Ne convient pas aux charges sur les bords au-delà d’un désalignement de 5 degrés
  • Évitez l'alimentation en huile interrompue en cas de présence de lubrifiant externe.
  • Angle d'oscillation maximum : 60 degrés de crête à crête
  • La poussière de graphite peut s'accumuler dans les boîtes de vitesses fermées
  • Non certifié pour les applications d'eau potable ou de contact alimentaire

Dimensions des rondelles de butée métriques standard

Série conforme à la norme ISO 3547-3
Dimensions de la série métrique en mm
ID du diamètre intérieur Diamètre extérieur OD Épaisseur T Tolérance standard
10 24 2.0, 2.5, 3.0 ID H9 / OD h9
12 28 2.0, 2,5, 3,0, 4,0 ID H9 / OD h9
15 32 2.5, 3.0, 4.0 ID H9 / OD h9
18 38 2,5, 3,0, 4,0, 5,0 ID H9 / OD h9
20 42 3.0, 4.0, 5.0 ID H9 / OD h9
25 50 3.0, 4.0, 5.0, 6.0 ID H9 / OD h9
30 58 4.0, 5.0, 6.0, 8.0 ID H9 / OD h9
35 65 4.0, 5.0, 6.0, 8.0 ID H9 / OD h9
40 72 5,0, 6,0, 8,0, 10,0 ID H9 / OD h9
50 85 5,0, 6,0, 8,0, 10,0 ID H9 / OD h9
60 98 6,0, 8,0, 10,0, 12,0 ID H9 / OD h9
70 110 8,0, 10,0, 12,0 ID H9 / OD h9
80 125 8,0, 10,0, 12,0, 15.0 ID H9 / OD h9
100 150 10,0, 12,0, 15,0, 20,0 ID H9 / OD h9
Diamètres intérieurs non standard de 8 mm à 200 mm disponibles. Les rondelles de butée segmentées pour les diamètres supérieurs à 150 mm peuvent être fournies sous forme de segments d'arc multiples.
FAQ
Questions techniques courantes
Demandes spécifiques aux rondelles de butée JTW émanant des ingénieurs de conception et de maintenance.
La rondelle JTW peut-elle être utilisée avec une surface rainurée
Oui. Les surfaces rainurées n'entravent pas les performances. Le film de transfert de graphite comble les irrégularités mineures de la surface après la période initiale d'environ 30 minutes.
Que se passe-t-il lorsque les inserts en graphite s'usent complètement
Lorsque la profondeur du graphite diminue en dessous de 0,5 mm, le substrat en bronze entre directement en contact avec la surface d'appui. Le coefficient de friction s'élève à 0,25 à 0,35. Remplacez la rondelle avant l'épuisement complet du graphite pour éviter les rayures sur la surface d'appui.
Plusieurs laveuses sont-elles empilables pour une capacité de charge plus élevée
Il n'est pas recommandé d'empiler plusieurs rondelles. La répartition de la charge entre les laveuses empilées devient inégale. Utilisez une seule rondelle avec une plus grande surface ou un matériau de qualité supérieure pour une capacité de poussée accrue.
Exigences de stockage pour les laveuses JTW
Conserver dans un environnement sec entre 5°C et 35°C. Humidité relative inférieure à 65 pour cent. Évitez l'exposition à l'ozone, aux rayons UV et aux vapeurs chimiques. La durée de conservation est de 5 ans dans des conditions de stockage appropriées.
Surveillance de l'usure
Mesurez l'épaisseur en quatre points espacés de 90 degrés. Remplacez lorsque la réduction d'épaisseur dépasse 0,3 mm ou lorsque la zone de graphite sur la surface tombe en dessous de 10 pour cent.
Traçabilité des matériaux
Chaque lot de production comprend un certificat d'analyse chimique selon EN 10204 3.1. Rapports d'essais de dureté disponibles sur demande.
Modifications personnalisées
Trous d'huile, languettes de positionnement, configurations divisées et profils non circulaires disponibles pour les commandes en volume. Une quantité minimale s'applique.
